最近尝试通过node 调用wintun.dll，写了几个demo 尝试发送和响应ICMP和UDP，但总发现包发送了，能被抓包，但收不到。
包发送了，能被抓包，但收不到
大概的情况是:
cmd tun node_tun.js 以太网
ping ===> read ===> replace srcip ===> send
timeout <=== write <=== replace detip <=== rec
tun网卡 ip地址为 192.167.0.126
以太网网卡 ip 地址为 192.168.2.121
以上数据包均可以被抓到。
- 指定tun网卡ip ping 8.8.8.8, cmd 输入
ping -S 192.167.0.126 8.8.8.8
- 通过WintunReceivePacket 接口从tun中读取到整个IP数据包
- 将IP包的源地址 192.167.0.126 替换成 192.168.2.121，计算checksum 后，通过 raw-socket send，数据从[以太网网卡]发出
- raw-socket on message 收到 8.8.8.8 发给 192.168.2.121回包
- 将目标地址 192.168.2.121 替换成 192.167.0.126，计算checksum 后，通过 WintunAllocateSendPacket 接口从tun写入
- cmd 显示 timeout
正常的话应该能ping 通，但是没有。
检查：
- icmp.id 和 icmp.seq 正确
- winshark 有显示 replay in ？ 和 request in ?
- ……
最后发现 ip header checksum 没算对，数据包被被丢弃了。
好吧，有点丢人，同个坑我连续踩2次。
一次是ChatGPT给的checksum算法不对坑了自己3天。
这次是修改数据后，计算checksum时，没把原来checksum重置为0再计算。
奇怪的地方
这里简单说下我当时觉得奇怪的地方：
- 错误的checksum被使用了2次，一次 replace srcip ，一次 replace detip，为啥第一次没发送失败？
- winshark replay in ？ 和 request in ? 不能代表包的正确性？
- winshark 都能抓到包，为什么我收不到包？
尝试回答
-
同一个checksum 函数被使用了2次，一次 replace srcip ，一次 replace detip，为啥第一次没发送失败？
- 路由器没有做IP包头的checksum检查，错误被忽略
- IP包过路由器时，由于是NAT，IP包头的checksum会被重新计算，错误被修正
-
winshark replay in ？ 和 request in ? 不能代表包的正确性？
- 这里应该只是按照ICMP的 id 和 seq 字段做对应
- winshark 默认不开启 checksum 验证，而且开启时需要按协议设置
-
winshark 都能抓到包，为什么我收不到包？
- winshark只能确认数据包经过了网卡
- checksum 检查不在应用程序中，ping 命令和 raw-socket 均收不到
- win10 在数据进入用户空间是有检查 checksum，校验失败即丢弃
复盘
- 构造IP包和复写checksum不熟练
- winshark 不熟练，如果有开启checksum 验证，飘红的警告会第一时间发现
- 对TUN和系统工作原理不懂，当能抓到TUN写入的包，而应用程序收不到的时候，应该第一时间检查IP包的有效性
winshark 开启checksum

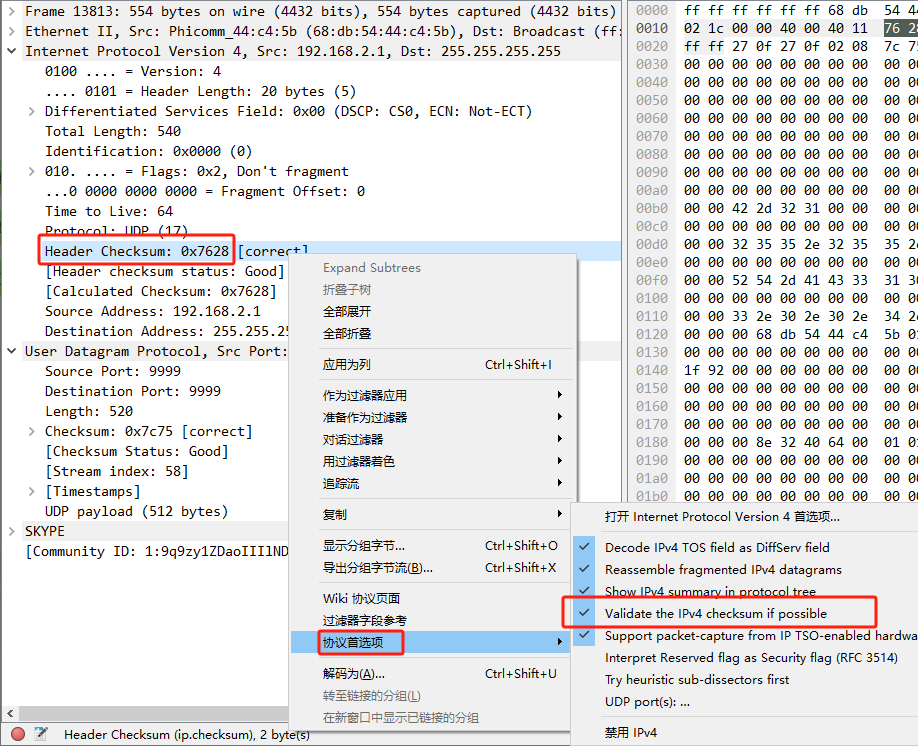

如图，
- 在对应的协议的checksum字段 [右键]，点击 [协议首选]
- 勾选 [Validate the lPv4 checksum if possible]，如果没算对，这里会飘红
另外按照winshark的官网说明，开启checksum的验证对winshark 的性能影响不大，几乎可以忽略
